Val av drivdon för LED-belysning

Dimbart eller ej dimbart?

Den första frågan du bör ställa dig är om ljuskällan du tänker använda är dimbar eller inte.

LED-dioderna som används i belysning är generellt dimbara, men det kan finnas andra komponenter i armaturen som gör att dimring inte fungerar korrekt. Ett exempel på detta är ljuskällan GU10 (som inte är dimbar), som matas direkt med 230VAC. Inuti denna ljuskälla finns förmodligen komponenter som en likriktare och andra delar som sänker spänningen så att den passar LED-dioden. Dioden eller LED-chippet ska inte drivas direkt med 230VAC. På samma sätt kan vissa armaturer ha drivdon eller andra komponenter som inte stöder dimming.

Vilken typ av dimmer skall du använda?

Om dina lampor skall vara dimbara måste även drivdonet vara det. Några saker som du kan kolla upp innan du väljer.

• Har du fram eller bakkantsdimmer? Se till att drivdonet är kompatibelt med den typ av dimmer du väljer. De flesta av Designlights drivdon är för både fram- och bakkant, har din dimmer inställning kan man då testa vilket som fungerar bäst.
• Belastning: Den lägsta nivå du kan dimra ner dina LED-armaturer till avgörs av den svagaste länken. Vill du dimra till en extremt låg nivå bör du välja ett drivdon och dimmer som är anpassat för detta.
• Drivdonets startström: Många drivdon kräver en viss startström för att kunna tända upp. Detta kan innebära att de t.ex. kan dimras till en låg nivå men kan inte tändas upp på lägstanivån.

Dimmer på sekundärsidan

Skall du ha en dimmer som sitter på sekunärsidan av ett drivdon behöver inte drivdonet vara dimbart. Vanligt exempel är LED-lister som styrs med fjärrkontroll och liknande applickationer.

Konstantström

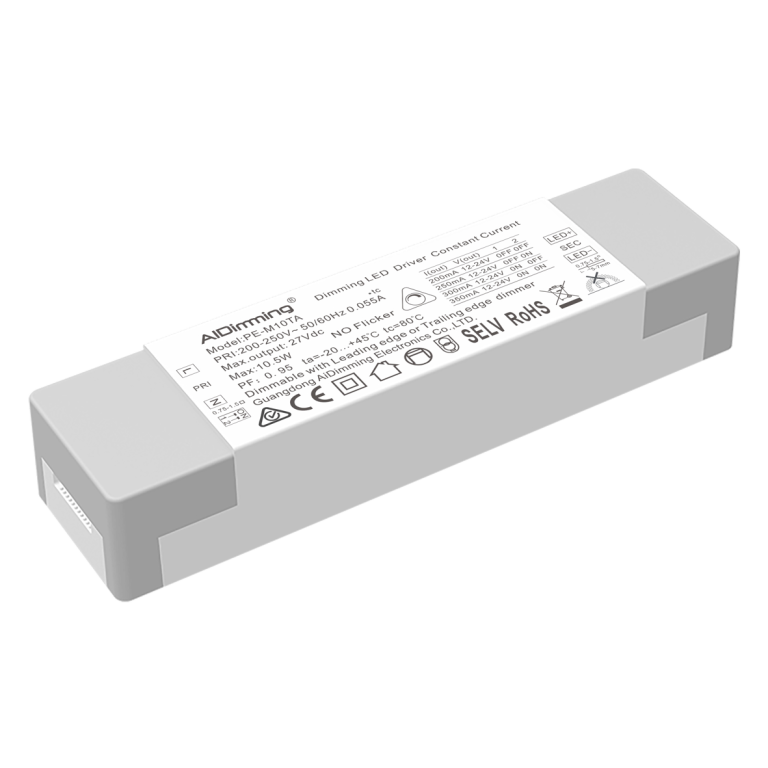

Om din ljuskälla är specificerad med mA (t.ex. 350mA) betyder det att den kräver ett drivdon som levererar konstantström. Det innebär vanligtvis att armaturerna behöver kopplas i serie för att fungera korrekt.

Konstantspänning

Om ljuskällan är specificerad med 12V kan detta betyda att den är avsedd att drivas med 11,5VAC, det vill säga växelström, vilket var vanligt vid halogenbelysning. För LED-ljuskällor som kräver konstantspänning anges de oftast som 12VDC eller 24VDC, vilket innebär likström. Dessa ljuskällor kopplas normalt parallellt efter drivdonet eller till exempel till ett batteri.

Byta äldre ljuskällor som GU5,3/MR16 eller G4 (GU4)/MR11?

Innan LED-tekniken blev vanlig var det vanligt att ljuskällor behövde 12V eller 24V för att fungera, såsom ljuskällor med GU5,3/MR16 eller G4 (GU4)/MR11. Dessa ljuskällor var designade för att matas med 12V (egentligen 11,5VAC). När LED-ljuskällor började ersätta de gamla halogenlamporna var de främst avsedda att drivas med 12VDC, alltså likström. Om växelström (AC) används uppnås normalt inte samma livslängd på ljuskällorna. Vi rekommenderar att du byter till ett drivdon som levererar likström när du ersätter halogen med LED. Tänk också på att kontrollera den totala belastningen så att drivdonets min- och maxbelastning är lämplig för det antal ljuskällor du tänker koppla.

Vad gör jag om mitt drivdon inte har angivna max- och minbelastningar?

En enkel formel du kan använda för att räkna ut drivdonets belastning är:

V x A = Watt (dvs. Volt x Ampere = Watt).

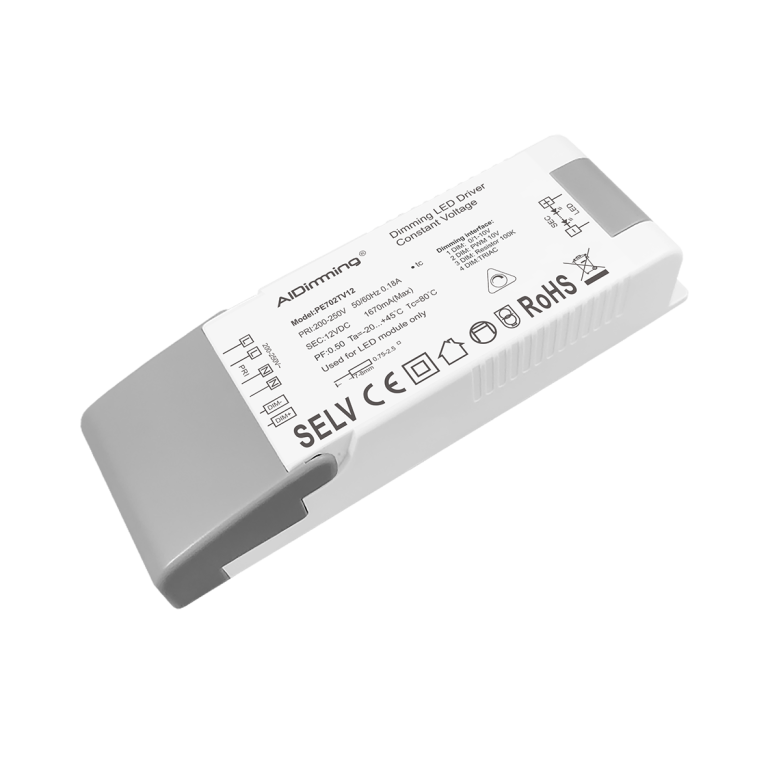

Exempel på drivdon med konstantspänning: 12VDC 1670mA → 12 x 1,67 = cirka 20W. Detta innebär att du kan belasta drivdonet med upp till 20W, och normalt fungerar dessa från 0W upp till den angivna maxbelastningen (om inget annat anges i specifikationerna).

Exempel på drivdon med konstantström: 350mA 25-50V → 25 x 0,35 = cirka 9W vid minsta belastning, och 50 x 0,35 = cirka 17W vid maxbelastning.
