I25-1200S Industriarmatur Liny

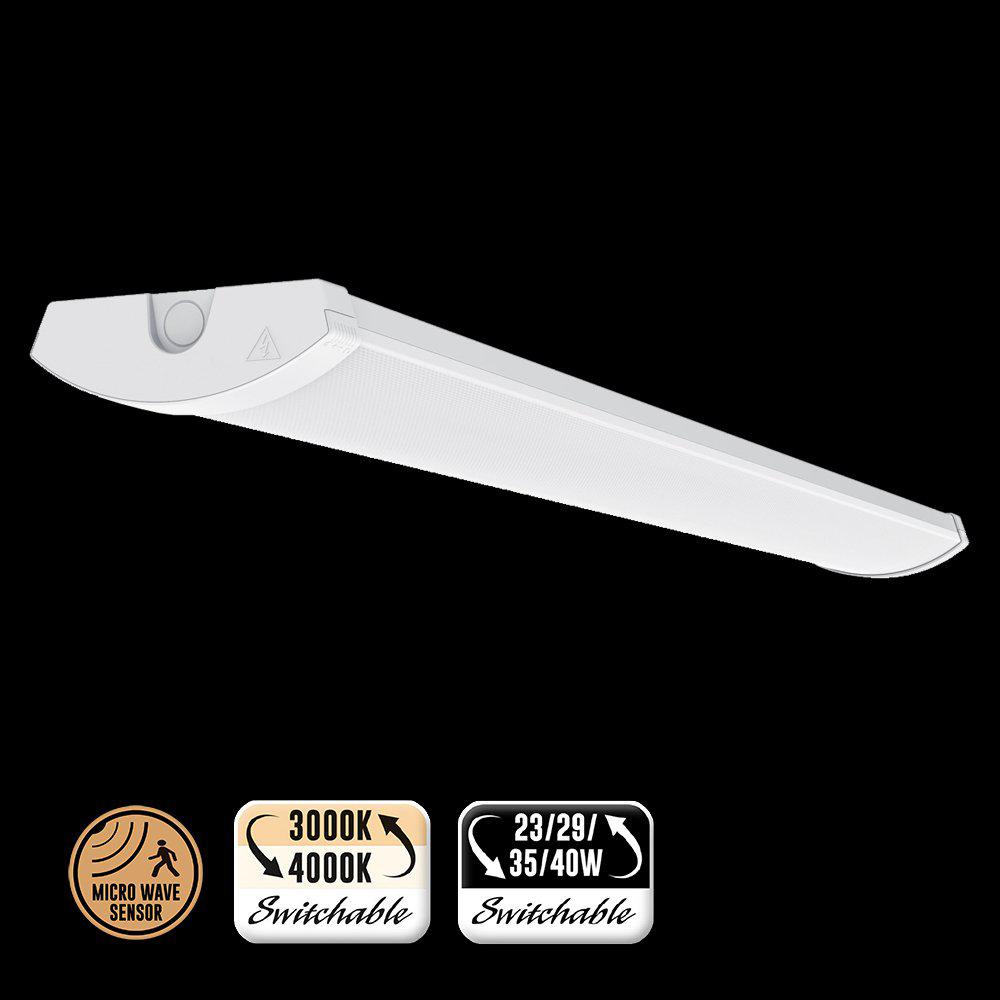

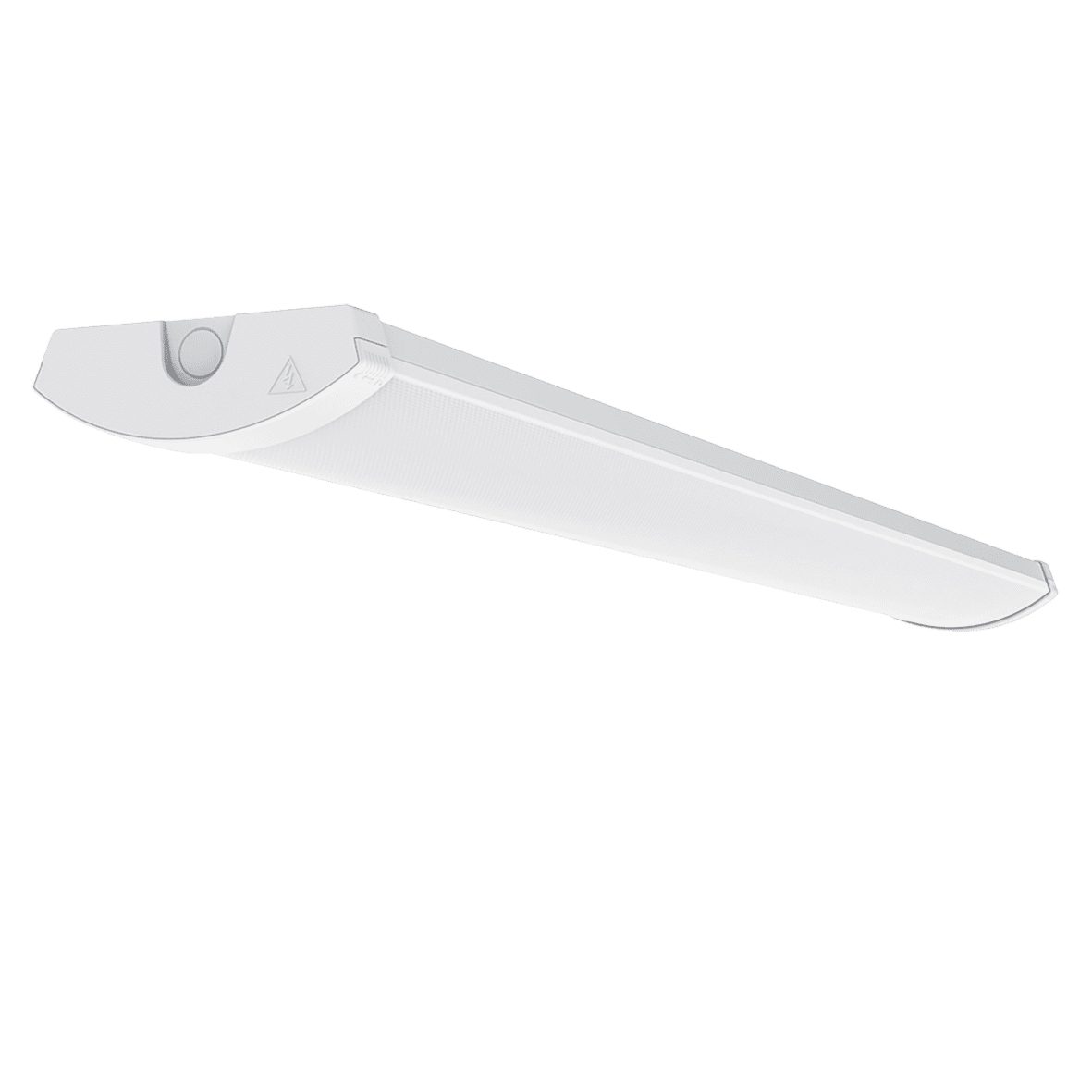

Liny med sensor – lysrörsersättare med närvarostyrning, IP44

Liny med sensor är en flexibel och lågbyggd LED-armatur med kapslingsklass IP44, framtagen för att ersätta traditionella lysrörsarmaturer i miljöer där automatisk styrning och energieffektiv drift är önskvärd. Armaturen kombinerar effektiv allmänbelysning med integrerad sensorfunktion och passar utmärkt i exempelvis korridorer, lager, förråd och tekniska utrymmen.

Armaturen kan ställas i ljustemperatur 3000 K eller 4000 K samt i fyra olika effektlägen via dip-switch: 23 / 29 / 35 / 40 W. Vid leverans är armaturen förinställd på 4000 K och 40 W.

Den prismatiska kupan i PMMA med patenterad “regular hexagon microprismatic”-struktur ger en jämn ljusfördelning och effektiv avbländning. En frostad film medföljer och kan användas om ett mjukare ljus önskas.

Ljusutbyte – med eller utan frostad film

• Utan frostad film: ca 160 lm/W
• Med frostad film: ca 150 lm/W – mjukare ljus och ökad visuell komfort

Effektlägen och ljusflöde

• 23 W: ca 3 680 lm (utan frostad film) / ca 3 450 lm (med frostad film)
• 29 W: ca 4 640 lm (utan frostad film) / ca 4 350 lm (med frostad film)
• 35 W: ca 5 600 lm (utan frostad film) / ca 5 250 lm (med frostad film)
• 40 W: ca 6 400 lm (utan frostad film) / ca 6 000 lm (med frostad film)

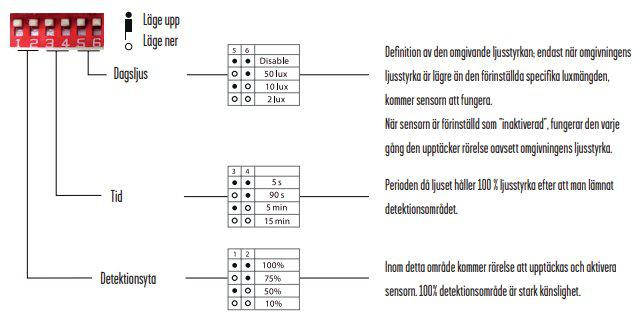

Sensorfunktion och inkoppling

För att använda sensorfunktionen ska armaturen anslutas via L2. Anslutning via L1 ger konstant drift utan sensorstyrning. Det är därför viktigt att välja rätt inkoppling beroende på om sensorn ska vara aktiv eller ej.

Master/slav-koppling

Liny med sensor L25-1200S kan fungera som master och styra följande antal slavarmaturer:

• L25-1200 – upp till 7 st
• L25-1500 – upp till 4 st
• L25-0600 – upp till 12 st

Detta möjliggör en effektiv och enhetlig belysningslösning i större utrymmen där samtliga armaturer aktiveras vid registrerad närvaro.

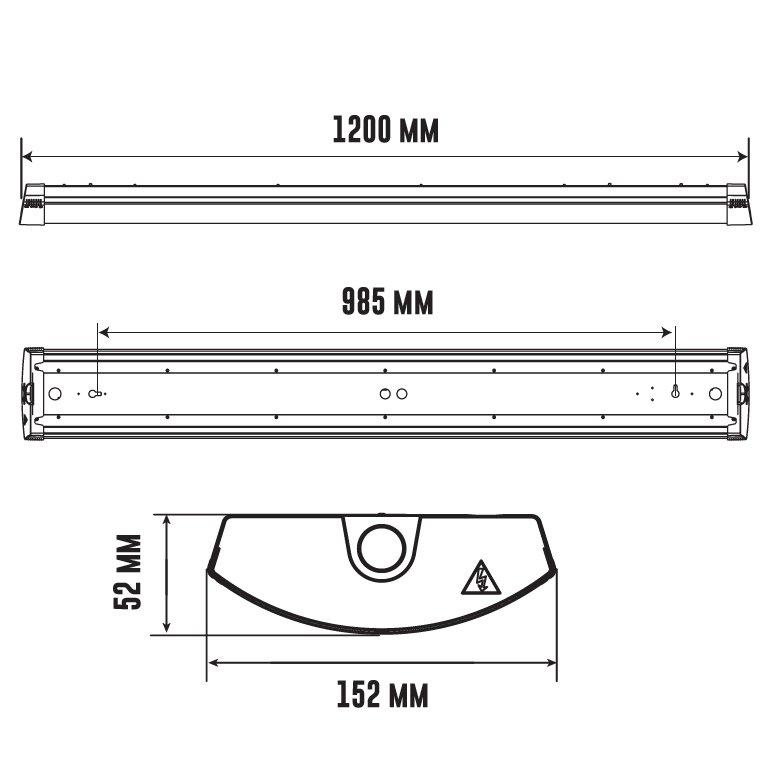

Konstruktion och installation

• Stomme i vitlackerad stålplåt
• Skjutbara gavlar av slagtålig plast
• Slagtålighet IK07
• D-märkt
• Överkopplingsbar 2,5 mm² med 5-polig plint vid varje gavel
• Kabelinföring via gavlar samt två hål på armaturens baksida
• Verktygslös inkoppling med snabbplintar

Armaturen är utvecklad med installatören i fokus och lämpar sig lika väl för nyinstallation som för uppgradering av befintliga lysrörsinstallationer.

Ska du byta från en äldre lysrörsarmatur? Här har vi samlat information om utfasningen av T5- och T8-lysrör samt en tabell som visar vilken inställning som är optimal vid ersättning med våra Liny-armaturer.
