MAXY-Projektarmatur 600W-1400W

Maxy – modulstrålkastare för stora belysningsprojekt

Maxy är Designlights serie kraftfulla
LED-modulstrålkastare för stora ytor och höga
montagehöjder. Fyra modeller från 600 till 1400 W
ger ljusflöden upp till 231 000 lumen

Serien lämpar sig för exempelvis idrottsanläggningar, arenor,
hamnar, terminaler, industri- och logistikområden samt större
uppställningsytor. Armaturerna specialbeställs och konfigureras
efter projektets behov av ljusfördelning, ljuskvalitet och styrning.

Standardutförande: 4000 K, CRI/Ra 70,
korrosivitetsklass C4 och optik T302 med ljusspridning 30 × 130°.
Drivdon beställs separat för den valda lösningen.

Fyra modeller och flera ljusfördelningar

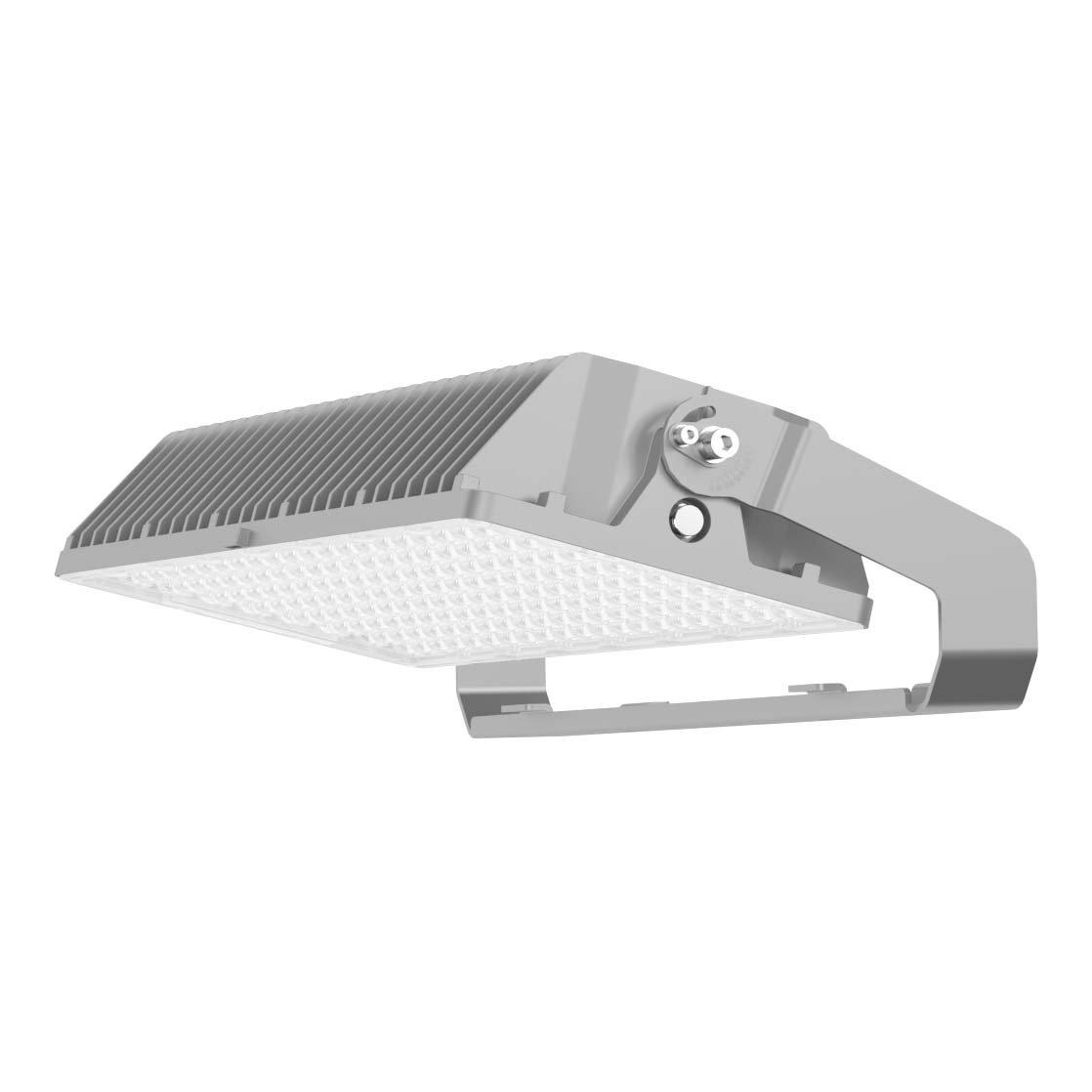

FSD-600D och FSD-800D har en ljusmodul.

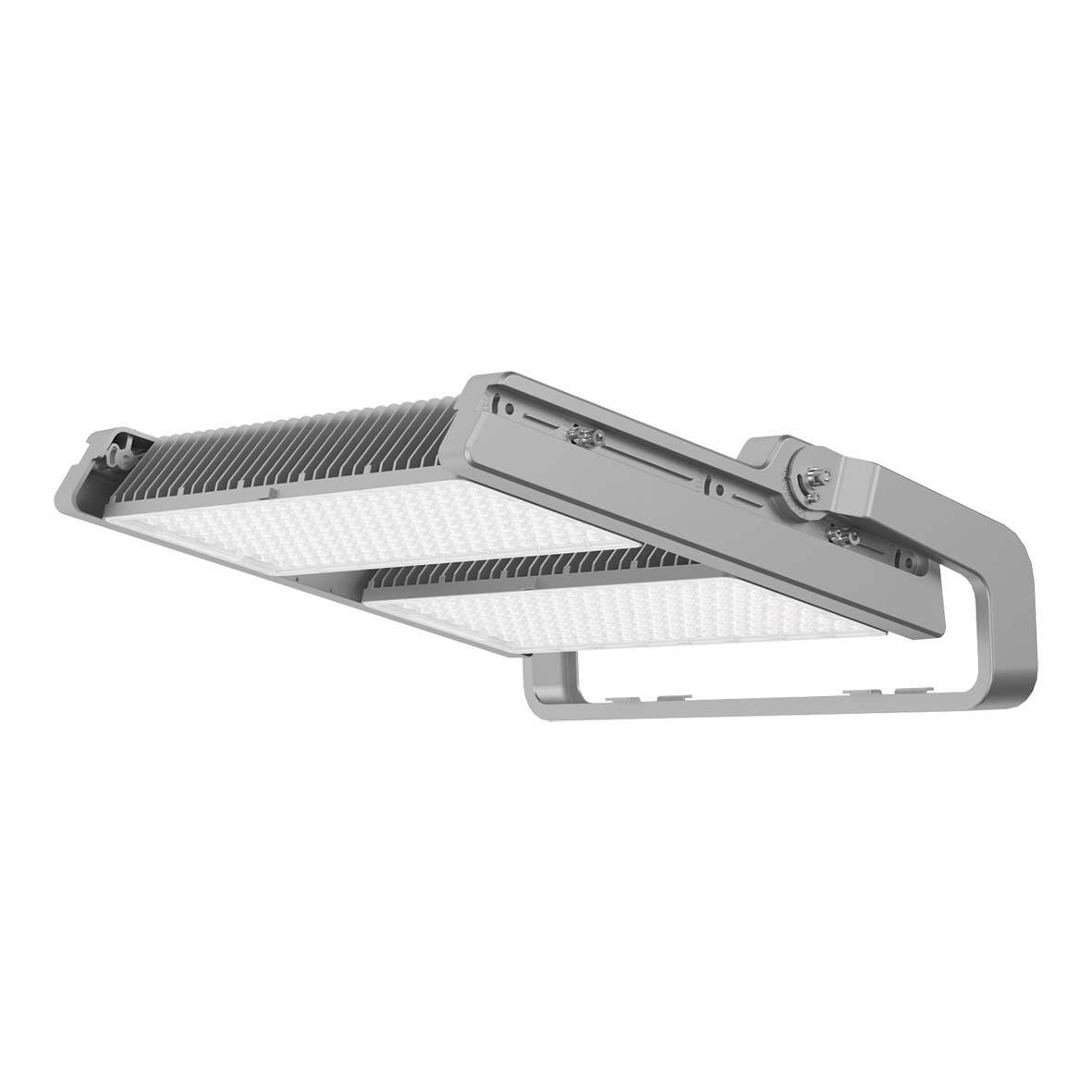

FSD-1200D och FSD-1400D har två ljusmoduler. Modell och antal
armaturer väljs utifrån ytans storlek, montagehöjd och önskad
belysningsstyrka.

*Angivna ljusflöden enligt produktbladen vid 4000 K och CRI/Ra 70.
Ljusflödet för vald optik och konfiguration bekräftas vid offert.

Standardoptik T302 och valbara utföranden

Standardoptiken är T302, 30 × 130°.
Andra ljusspridningar kan väljas för att anpassa belysningen till
ytans form och armaturernas placering. Lämplig optik bestäms
genom ljusberäkning.

Lägre färgtemperatur ger ett varmare ljus. Högre CRI/Ra ger bättre
färgåtergivning. Korrosivitetsklass väljs efter installationsmiljön.
Tillgängliga kombinationer bekräftas för projektet.

Gemensamma egenskaper: grå aluminiumkonstruktion,
IP66 och IK10. Angiven livslängd är L70B50 100 000 timmar.
IP66 och IK10 gäller armaturen; drivdonets egenskaper framgår
av dess datablad.

Separat drivdon och styrning efter projektets behov

Maxy har separat drivdon som beställs för den
valda lösningen. Placeringen kan planeras med hänsyn till
installation och service. Drivdon, kabeldimension och tillåtet
avstånd fastställs för den kompletta konfigurationen.

ThinkLink-drivdonen från SOSEN erbjuder flera möjligheter till
styrning och programmering. Funktionerna nedan beskriver
drivdonsplattformens möjligheter. Vilka som ingår bekräftas
utifrån valt drivdon, utförande och styrsystem.

• DALI-2/D4i: digital ljusstyrning och möjlighet
  till driftdata i ett kompatibelt system.
• DMX/RDM: snabb ljusreglering och kommunikation
  med kompatibel styrutrustning, exempelvis för arenor.
• 0–10 V: analog reglering av ljusnivån,
  som alternativ beroende på drivdonsutförande.
• Tidsstyrd dimring: förinställda dimringsförlopp
  som anpassar ljusnivån under driften.
• CLO: möjlighet till kompensering för ljusflödets minskning
  över tid.

Drivdonen har även NFC-programmering och inbyggd
effektmätning samt skyddsfunktioner mot bland annat
överspänning och övertemperatur. Fullständiga funktioner och
villkor finns i respektive drivdonsdatablad.

Projektering och beställning

Kontakta Designlight med ritning, ytans användning, montagehöjd
och önskad ljusnivå. Ange även miljökrav, styrsystem och önskad
drivdonsplacering. Med en ljusberäkning kan
modell, optik, antal armaturer och placering anpassas efter objektet.

EPA som underlag för mast och infästning

EPA beskriver armaturens effektiva projicerade area och används
som underlag vid vindlastbedömning. Värdet varierar med utförande
och vinkel. Tabellen visar ungefärliga värden enligt seriens
EPA-illustration; vinklarna ska läsas tillsammans med
illustrationens orientering.

Mast och infästning dimensioneras för den aktuella installationen
med hänsyn till bland annat EPA, armaturvikt, montage och lokala
vindförhållanden.

Teknisk dokumentation: Under fliken
Produktfiler finns produktöversikt,
drivdonsdatablad samt mått- och montageunderlag.
EPA-illustrationen visar de vinklar som tabellvärdena avser.

Maxy specialbeställs. Modell, optik, drivdon,
styrfunktioner och slutliga prestanda fastställs inför beställning.
Pris och leveranstid lämnas för den överenskomna konfigurationen.
