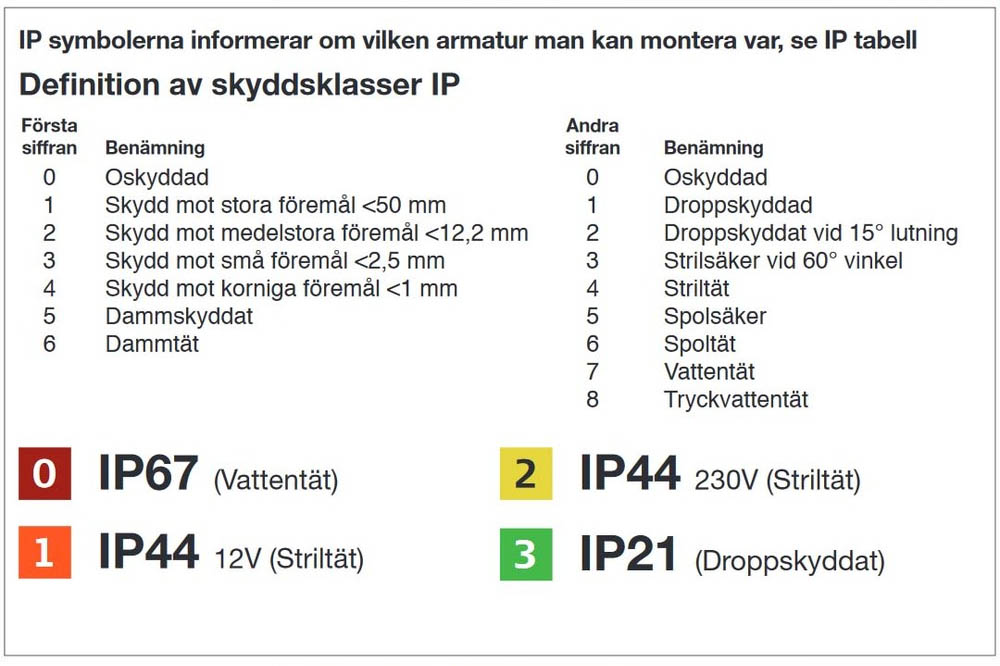

Läs om IP-klassning, installation i våtrum och definitioner av vad olika IP-klasser innebär.
För att säkerställa att du tar del av gällande regler hänvisar vi till Elsäkerhetsverket.

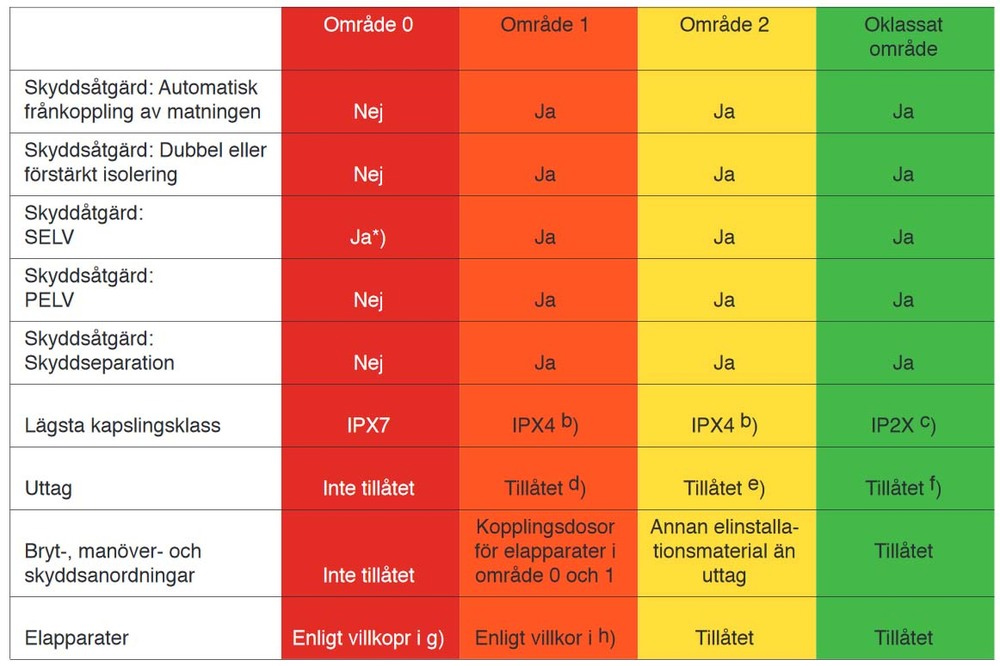

Utrymmen avsedda för bad eller dusch indelas i följande områden:
Område 0 begränsas av:
Område 0: är den invändiga delen av ett badkar eller duschkar. För duschar utan kar räknas höjden av område 0 till 10 cm och dess yta har samma horisontella utsträckning som område 1.
Område 1 begränsas av:
a) Golvnivån och den högsta punkten av endera ett horisontellt plan vid den högsta punkt där ett duschhuvud eller en tappkran är placerad eller ett horisontellt plan ligger 225 cm över golvet.
b) Den vertikala ytan
– som omger bad- eller duschkaret eller
– på ett avstånd av 120 cm från mittpunkten av duschhuvudet för duschar utan duschkar.
Område 2 begränsas av:
a) Golvnivån och den högsta punkten av endera ett horisontellt plan vid den högsta punkt där ett duschhuvud eller en kran är placerad eller horisontellt plan ligger 225 cm över golvet.
b) Den vertikala ytan som gränsar till område 1 och en parallell vertikal yta på ett avstånd av 60 cm från område 1. Område 2 finns inte vid duschar utan kar. Ett utökat område 1 förutsätts då på ett horisontellt avstånd av 12 cm
Skyddsåtgärder Jordfelsbrytare
I badrum och duschrum ska jordfelsbrytare vars märkutlösningsström inte överstiger 30 mA skydda alla gruppledningar. Jordfelsbrytare behöver dock inte skydda kretsar om skyddas genom:
– skyddsseperation om kretsen endast matar en elapparat
– användning av SELV eller PELV.
Skyddsutjämning
En lokal kompletterande skyddsutjämning ska utföras. Denna kompletterande skyddsutjämning ska omfatta skyddsledare som är anslutna till utsatta delar och berörbara främmande ledande delar i badrummet och/eller duschrummet. Den kompletterande skyddsutjämningen kan monteras utanför eller inne i badrummet och/eller duschrummet, företrädesvis i närheten av den punkt där främmande ledande delar för in i utrymmet.
Följande är exempel på främmande ledande delar som kan förekomma:
– metalliska delar på vatten- och avloppsrör
– metalliska delar på värme- och luftkonditioneringssystem
– metalliska delar på gasrör
– berörbara metalliska delar av byggnadskonstruktionen Plastbelagda metallrör behöver inte anslutas till den lokala kompletterande skyddsutjämningen under förutsättning att de inte är berörbara inom utrymmet. Detta gäller inte sådana som är anslutna till berörbara ledande delar som inte är potentialutjämnade.
I byggnader som saknar skyddsutjämningssystem ska följande främmande ledande delar som förs in i badrum och duschrum ingå i den kompletterande skyddutjämningen: – delar av vatten- och avloppssystemet – delar av värme- och luftkonditioneringssystemen – delar av gasförsörjningssystem

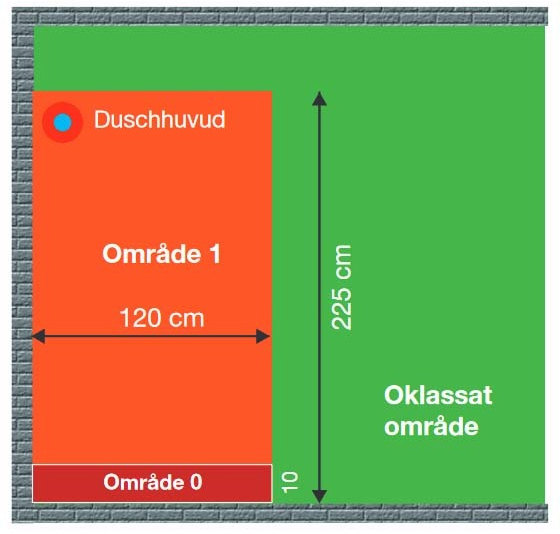

Områden i förhållande till dusch

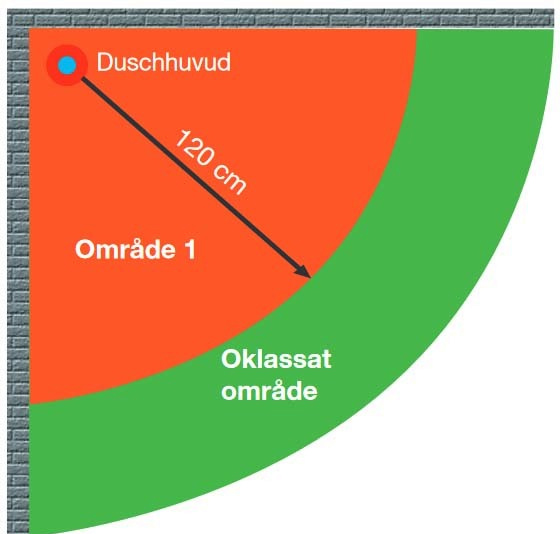

Zoner vid duschhörna sett överifrån

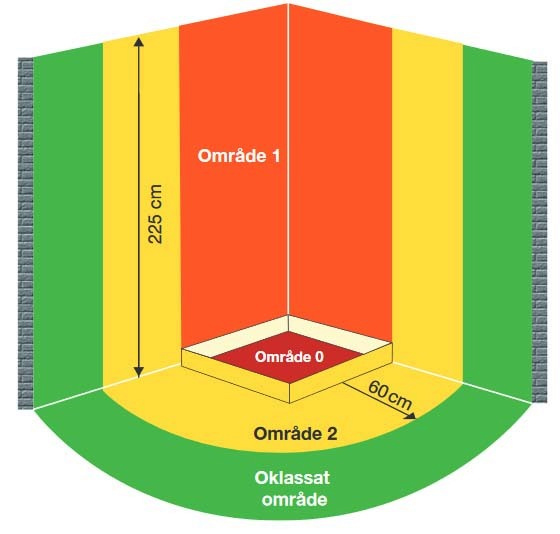

Områden / zoner intill badkar
OBSERVERA: För uppdaterad och fullständig information gällande installation hänvisar vi till Elsäkerhetsverket.
På www.elstandard.se finns även information ang. gällande regler för t.ex. installationer i badrum.
