Kort beskrivning av smarta styrsystem för belysning

Det finns en mängd olika sorters styrsystem för belysning men här tar vi upp lite om just D4i enheter vad detta är.

D4i-drivdon

D4i är en utökning av DALI-2 (Digital Addressable Lighting Interface) och är en standard för intelligenta LED-drivdon.

D4i möjliggör:

• Inbyggd datainsamling: Drivdonet kan samla in och rapportera data om energiförbrukning, temperatur och driftstatus.
• Strömmatning till sensorer och kommunikationsmoduler: D4i kan leverera lågspänningseffekt direkt till anslutna enheter, vilket minskar behovet av extra kablar eller strömförsörjning.
• Standardiserad kommunikation: D4i-enheter kan integreras sömlöst i smarta belysningssystem och IoT-lösningar.

NEMA (National Electrical Manufacturers Association)

NEMA definierar standardiserade gränssnitt för elektriska och belysningskomponenter. Inom belysning är NEMA-socklar vanliga, särskilt för utomhusbelysning.

• NEMA 7-pin-sockeln används för att ansluta och styra smarta ljuskontroller, t.ex. ljussensorer och kommunikationsmoduler.
• Flexibilitet: Eftersom NEMA är en etablerad standard kan belysningsprodukter från olika tillverkare enkelt kombineras och bytas ut.

Zhaga

Zhaga är en global standard för utbytbara LED-moduler, sensorer och gränssnitt. Den syftar till att skapa kompatibilitet mellan olika tillverkares produkter.

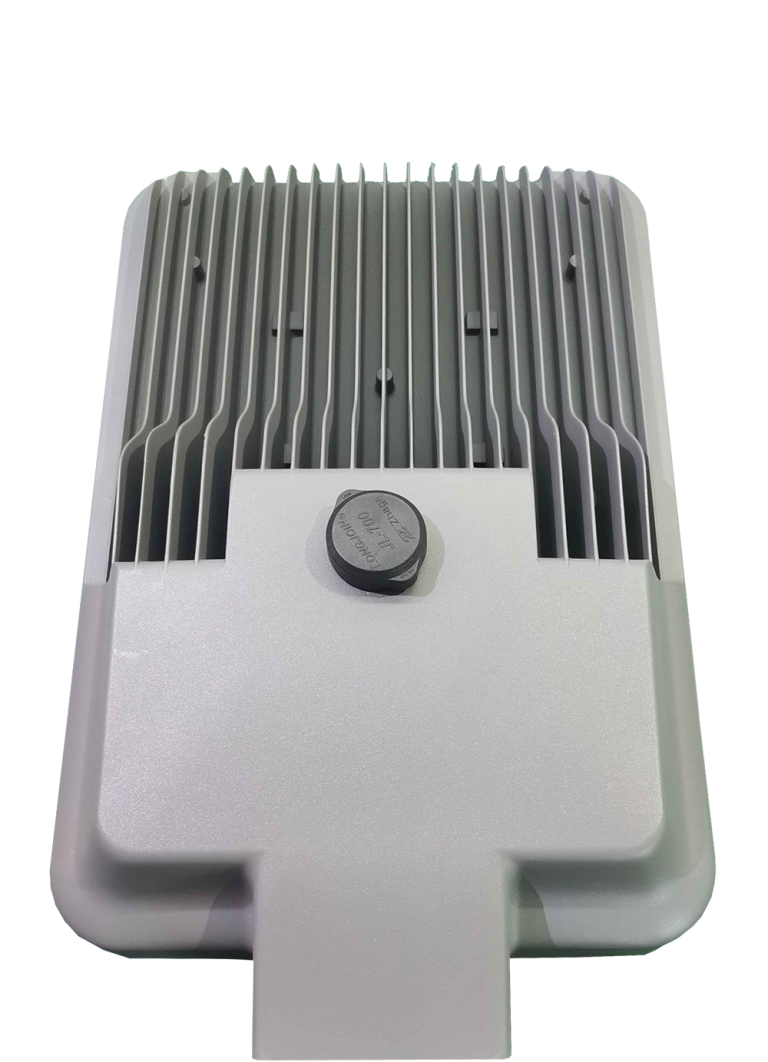

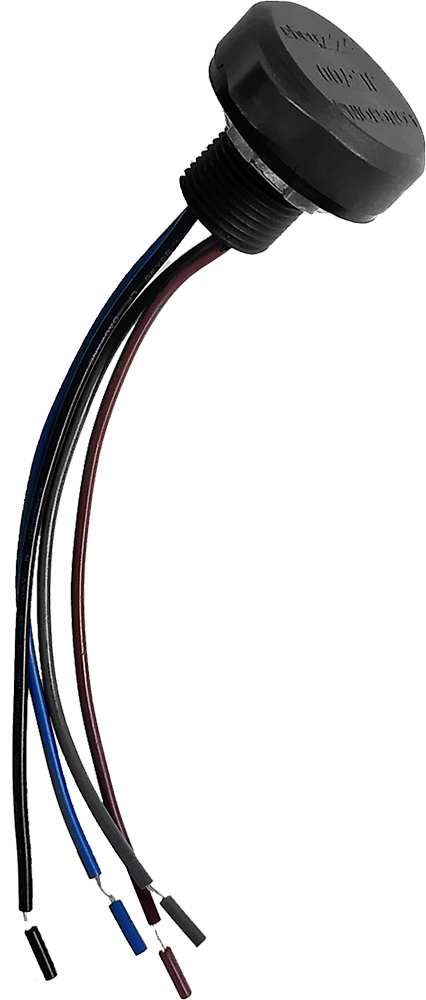

• Zhaga Book 18 är en standard för ett kompakt gränssnitt mellan LED-armaturer och sensorer eller kommunikationsmoduler. Detta används ofta i utomhusarmaturer såsom strålkastare och gatubelysning.
• Fördelar med Zhaga: Mindre storlek än NEMA, lätt att installera och framtidssäkrad för smart belysning och IoT-integration.

Zhaga är ett internationellt industrikonsortium som består av en mängd tillverkare och företag inom belysning. Mer om standarder som finns i "book18" som gäller utomhusbelysning finns att läsa i denna länk.

Hur fungerar det tillsammans?

• D4i-drivdon används för att styra belysning och tillhandahålla data samt ström till anslutna enheter.
• NEMA och Zhaga är standardiserade gränssnitt för att ansluta sensorer och kommunikationsmoduler till belysningsarmaturer.
• Både Zhaga och Nema, möjliggör enkel uppgradering och integration av smarta belysningslösningar.

Nema och Zhaga innebär att du kan koppla olika noder (finns olika fabrikat). Tanken är att framtidssäkra kompatibilitet med olika styrsystem. Istället för att behöva uppgradera en armatur gör man en uppdatering i styrsystemet. I korthet skapar dessa standarder en flexibel och smart belysningsinfrastruktur genom att möjliggöra sömlös kommunikation och bidra till energioptimering.
