M2-Projektarmatur 230W-1410W

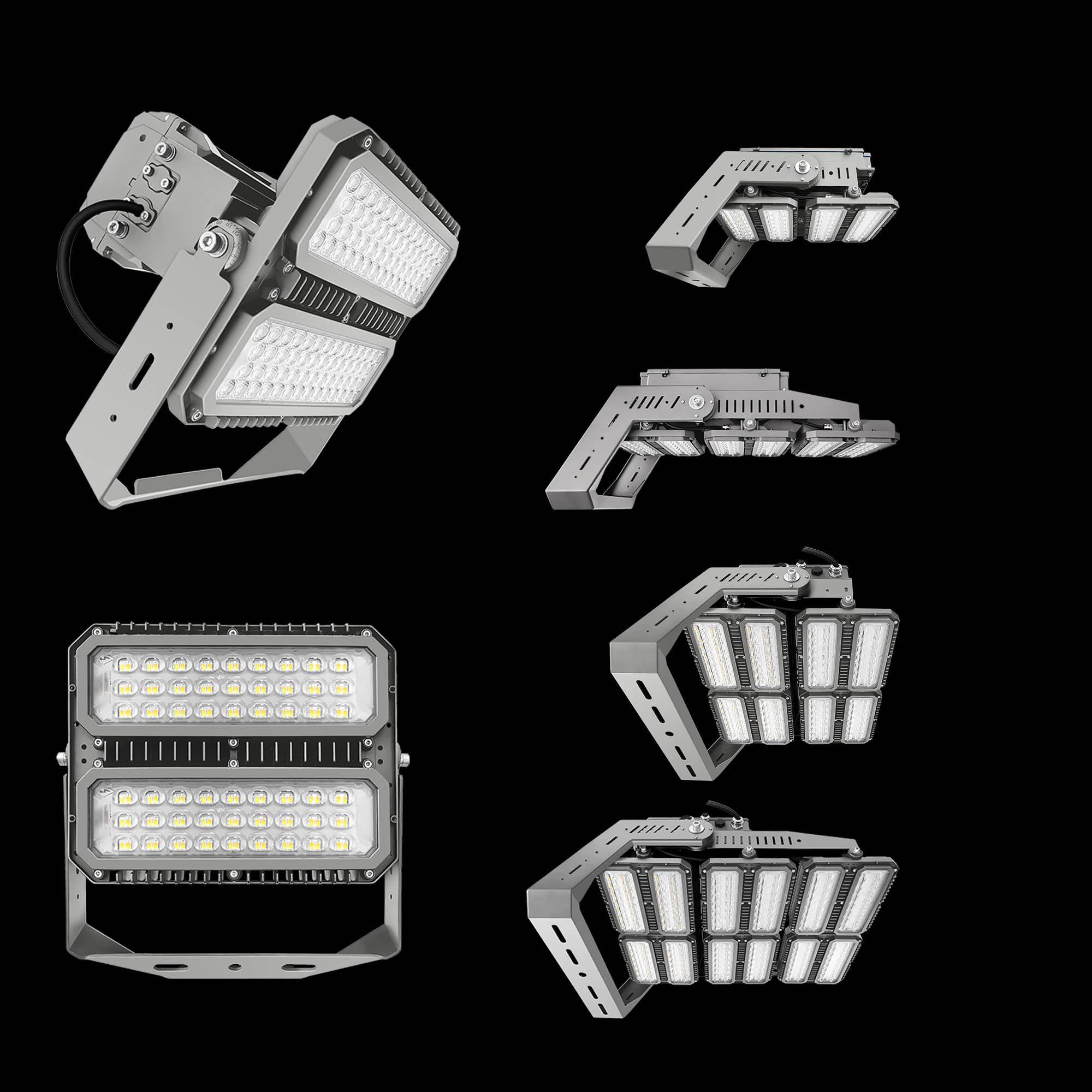

M2-P – modulstrålkastare för flexibel projektbelysning

M2-P är en serie kraftfulla och flexibla LED-modulstrålkastare utvecklade för större belysningsprojekt där ljusprestanda, driftsäkerhet och ekonomi behöver optimeras tillsammans.

Serien ger möjlighet att anpassa belysningslösningen efter projektets faktiska förutsättningar. Effekt, ljusfördelning, styrning, färgtemperatur och andra egenskaper kan väljas utifrån objektets behov.

M2-P lämpar sig särskilt väl för exempelvis industriområden, större utomhusytor, terminaler, logistikområden, uppställningsytor och mastbelysning.

Modulärt system för enklare installation och service

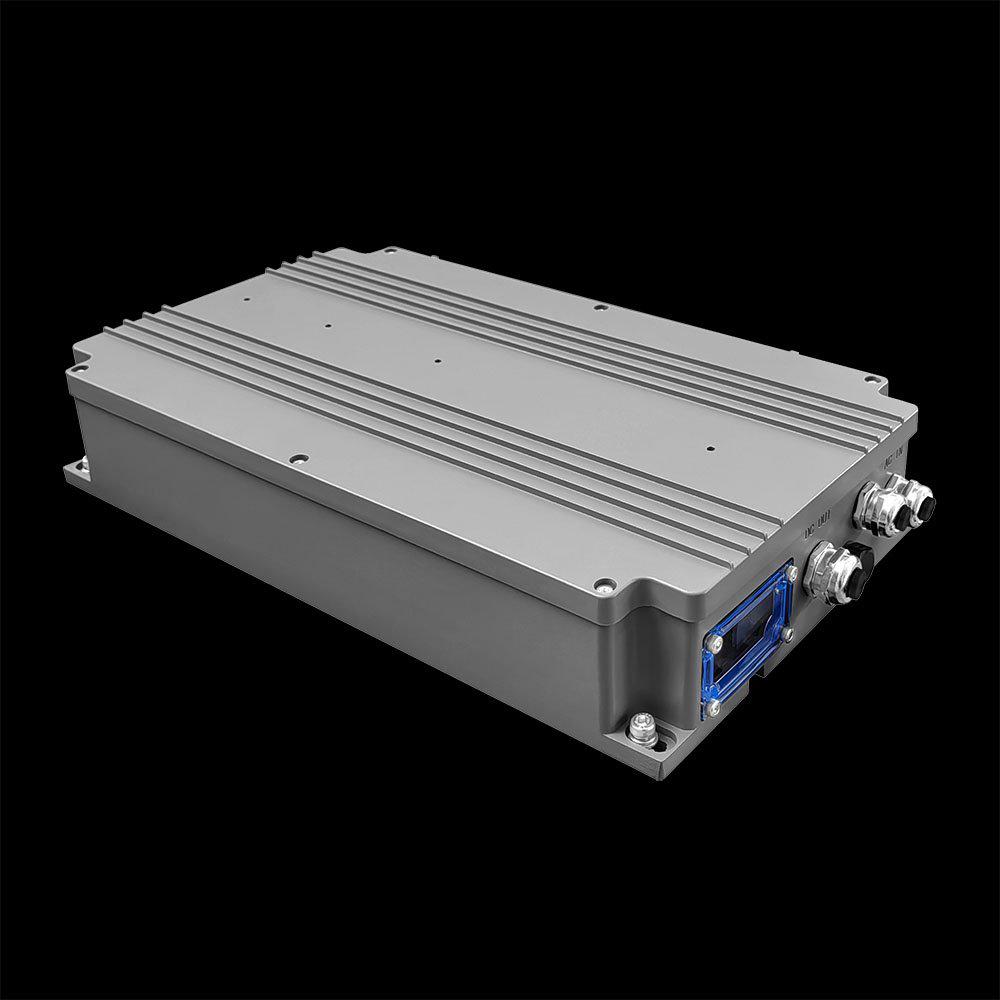

M2-P är uppbyggd kring separata ljusmoduler och en drivbox, så kallad Matrix Box. Matrix Box fördelar strömmen jämnt till armaturens moduler och innehåller även funktioner som överspänningsskydd.

Konstruktionen är anpassad för utomhusmontage och ger stor flexibilitet vid både projektering och installation.

Endast en 3-ledarkabel till ljusmodulen

Mellan drivenhet och ljusmodul krävs endast en 3-ledarkabel, vanligtvis 1,5 mm². Det förenklar installationen och kan bidra till lägre installationskostnader, framför allt i större projekt med flera armaturer.

Drivenheten kan även placeras på marknivå. Det gör installation och framtida service enklare, eftersom åtkomst till drivenheten kan ske utan att arbetet behöver utföras på samma höjd som ljusmodulerna.

Utvecklad för nordiskt klimat

M2-P-serien är framtagen för krävande utomhusinstallationer. Komponenter som skruvar, tätningar och övriga konstruktionsdelar är valda för att skapa en robust och långsiktig lösning anpassad för svenska och nordiska förhållanden.

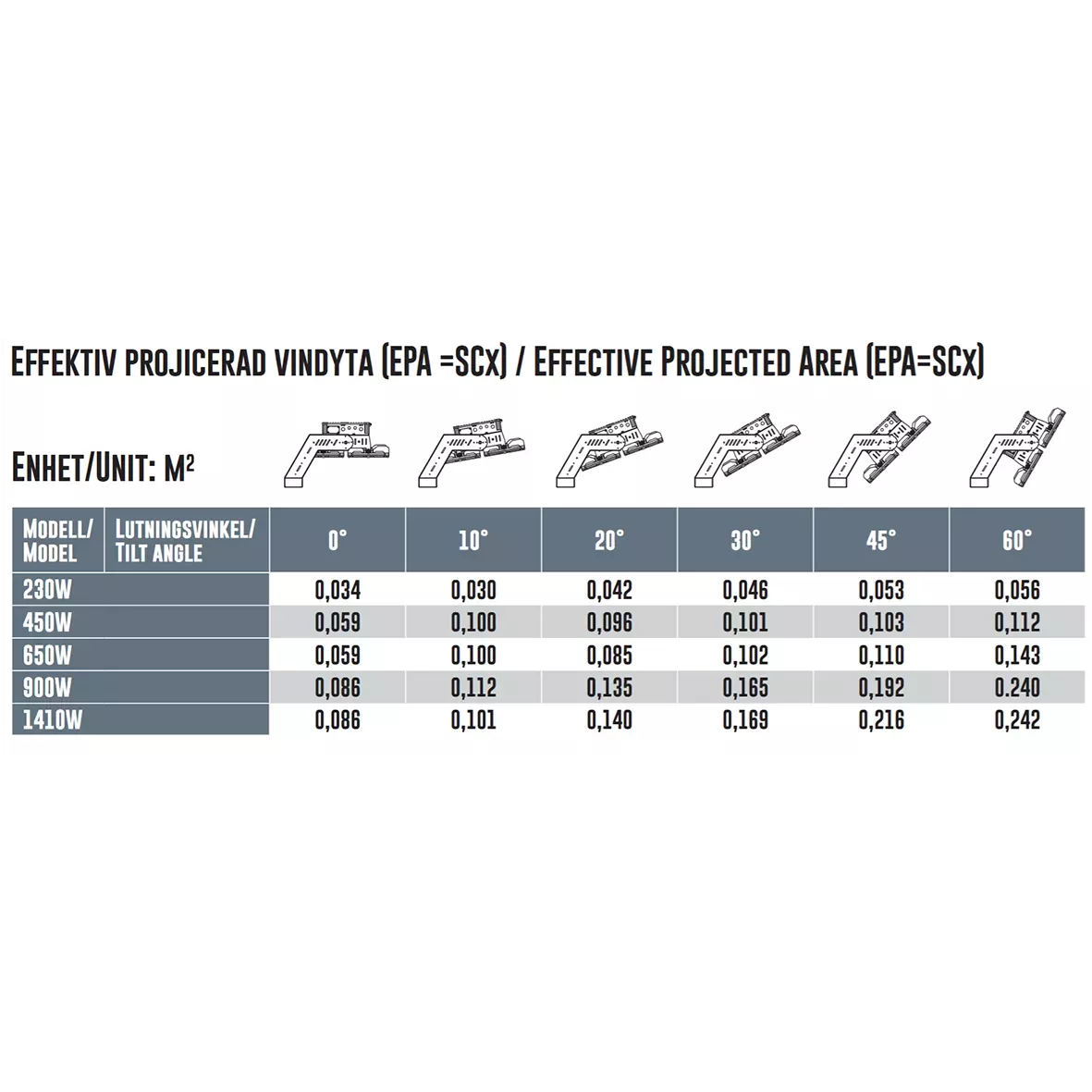

Den framåtriktade asymmetriska ljusfördelningen bidrar samtidigt till en lägre projicerad vindyta (EPA). I kombination med armaturens lättviktskonstruktion är detta en viktig faktor vid dimensionering av master och infästningar.

Ljusprestanda och anpassning efter projekt

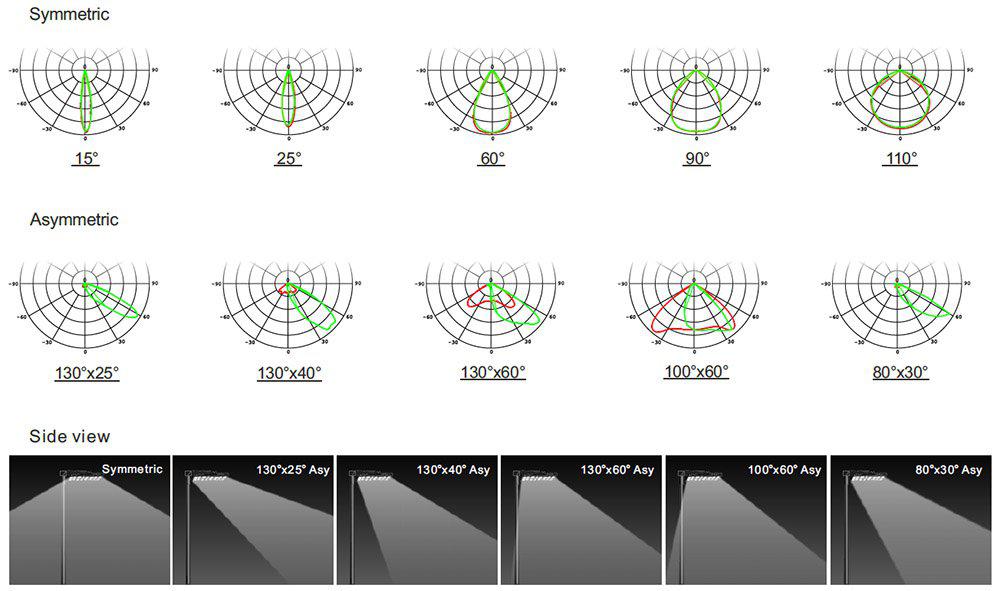

M2-P kan utrustas med olika ljusfördelningar beroende på projektets krav. Standardutförandet använder en asymmetrisk ljusfördelning på 130 × 25°, vilket gör det möjligt att rikta ljuset effektivt över stora ytor.

Ljusflöde med standardlins 130 × 25°:

Effekt	Ljusfördelning	Ljusflöde
230 W	130 × 25°	31 702 lm
450 W	130 × 25°	63 883 lm
650 W	130 × 25°	95 649 lm
900 W	130 × 25°	128 310 lm
1 350 W	130 × 25°	193 833 lm

Andra ljusfördelningar kan väljas beroende på exempelvis installationshöjd, mastplacering, ytans dimensioner och önskad ljusbild.

M2-P kan bland annat anpassas med:

Ljusfördelning efter projektets geometri och belysningskrav
Styrning med DALI-2, 0–10 V eller ON/OFF
Armaturfärg i svart eller grått
Färgtemperatur 2700 K, 3000 K, 4000 K eller 5700 K
Effekt från 230 W upp till 1350 W

Låt våra ljusdesigners räkna på ditt projekt

För större projekt rekommenderar vi att belysningen dimensioneras utifrån objektets verkliga förutsättningar. Våra ljusdesigners hjälper till med ljusberäkning och val av armatur, effekt, ljusfördelning och placering.

Målet är att skapa en lösning som ger rätt mängd ljus på rätt plats samtidigt som installationsförutsättningar, energianvändning och projektets budget tas i beaktande.

Teknisk dokumentation: Under fliken Produktfiler på respektive armatur hittar du ytterligare information om M2-P-serien, bland annat installationsanvisningar, mått, EPA-värden och annat tekniskt underlag för projektering.

”`
